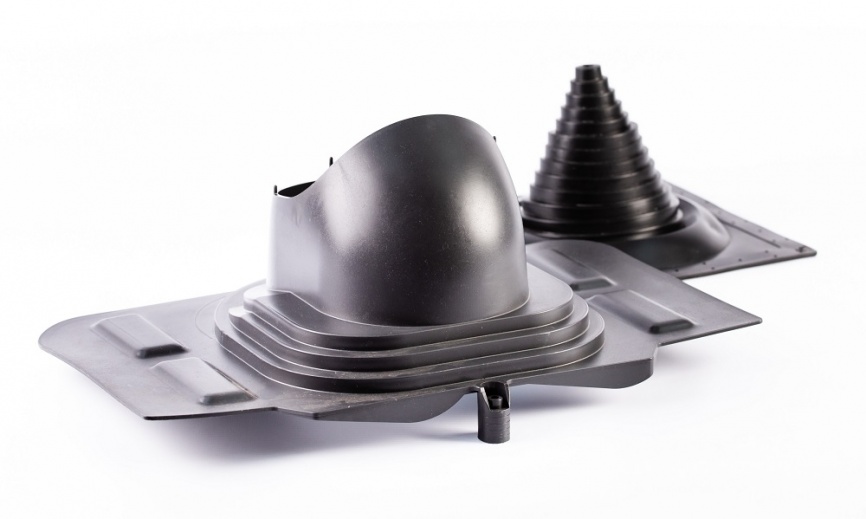

Назначение изделия
Применяется на кровлях из металлочерепицы или на других типах покрытия скатных кровель с любым типом профиля с высотой до 70 мм (в том числе и натуральная черепица при использовании сверла по стеклу и керамике, и саморезов для кирпича) для установки вентиляционных труб.
Особенности конструкции изделия
Имеет упорный вертикальный выступ в задней части изделия с насечками, позволяющий его длинной регулировать применение КТВ-вентиля с разной высотой профиля кровельного покрытия.
Принципы монтажа и эксплуатации изделия
- При помощи лекала в кровле вырезается вент. отверстие;
- Верхняя часть резинового уплотнителя отрезается под диаметр трубы, но уже его на 10 мм;
- Резиновый уплотнитель устанавливается над вырезанным в кровле вент. отверстием, фиксируется к кровле;
- Крепежный выступ проходного элемента отрезается на нужную высоту профиля;
- Проходной элемент устанавливается сверху уплотнителя, после чего фиксируется к кровле;
На проходной элемент устанавливается вент. выход; - Через чердачное помещение отверстие уплотнителя натягивается нижний конец вент. выхода.
- Для герметизации соединения переходника-адаптера с резиновым уплотнителем используется герметик на безуксусной основе.
Материал: Полипропилен
Размеры (д*ш*в): 346*520*167, проходного отверстия 240*160;
